简约而不简单，我们的局部放电检测仪,变频串联谐振耐压试验装置快速生产产品视频将用直观的方式展示产品的核心价值。
以下是:局部放电检测仪,变频串联谐振耐压试验装置快速生产的图文介绍
天正华意电气设备(景德镇市分公司)主营产品 三相交直流指示仪表校验装置，并具有一整套完善的运营模式。我司以科学的管理、周到的服务满足广大客户的需求，在本行业中一直拥有良好的声誉，并赢得了客户的广泛好评。现代企业的管理方法，立足于产品的质量管理。以其优异的品质、新颖的设计、合理的价格、完善的服务是公司不断孜孜追求的目标。品牌、销售和网络服务支撑了公司市场地位的竞争要素，精心编织销售和网络服务，建立和完善市场快速反应机制，适应市场变化的随机性，满足市场产品需求的多样性。
江西景德镇局部放电检测仪 系统工作原理：本机的局部放电测试原理是高频脉冲电流测量法（ERA法）。试品Ca在试验电压下产生局部放电时，放电脉冲信号经藕合电容Ca送入输入单元，由输入单元拾取到脉冲信号，经低噪声前置放大器放大，滤波放大器选择所需频带及主放大器放大（达到所需幅值与产生零标志脉冲）后，在示波屏的椭圆扫描基线上产生可见的放电脉冲，同时也送至脉冲峰值表显示其峰值。时间窗单元控制试验电压每一周期内脉冲峰值的工作时间，并在这段时间内将示波屏的相应显示区加亮，用它可以排除固定相位的干扰。试验电压表经电容分压器产生试验电压过零标志讯号，在示波屏上显示零标脉冲，椭圆时基上两个零标脉冲，通过时间窗的宽窄调节可确定试验电压的相位，试验电压大小由数字电压表指示。第五章 操作说明1、试验准备：将机器后面板的三个开关都置于“关”的状态（1）检查试验场地的接地情况，将本仪器后部的接地螺栓用粗铜线（用编制铜带）与试验场地的接地妥善相接，输入单元的接地短路片也要妥善接地。（2）根椐试品电容Ca，藕合电容Ck的大小，选取合适序号的输入单元（表一），表一中调谐电容量是指从输入单元初级绕组两端看到的电容（按Cx和Ck的串联值粗略估算）。输入单元应尽量靠近被测试品，输入单元插座经8米长电缆与后面板上输入插座相接。
江西景德镇局部放电检测仪检测主机电池供电：采用可充电锂电池供电，可保证系统持续工作8小时以上?LCD显示：使用3.5寸真彩?超声传感器：内置超声波传感器，可通过头戴式耳机听取局部放电超声波信号EV传感器：内置TEV传感器；?扩展接口：可选配HFCT、超声聚波器、接触式超声波传感器、超声延长探头；?局放显示：通过柱状图、PRPD、PRPS三种谱图显示；?超限报警：使用红、黄、绿三色指示提示局部放电的严重程度；?温湿度：内置温湿度传感器，可显示检测现场的温湿度；?电量指示：电池电量实时指示；?软件系统：采用嵌入式系统；?重量较轻、易于便携、使用方便；三、操作说明3.1 操作界面图五、操作显示界面操作方法3.2.1 开关机长按“开/关机”键直至显示屏显示开机界面，检测仪开机；在开机情况下，按“开/关机”，检测仪进入关机界面，检测仪关机。3.2.2 检测传感器选择在开机情况下，按“传感器选择”键，可以切换不同的检测方式，开始后默认为TEV检测。切换到相应的传感器后，按“方向”OK键即可进入到该传感器检测方式下。本机可以支持TEV传感器（内置）、 超声波传感器（内置）、超声波延长探头、超声聚波器、接触式超声波传感器、HFCT传感器。3.2.3 谱图模式选择在开机主界面下，按“方向”左键或右键可以切换不同的谱图检测模式，本机有柱状图、PRPD、PRPS三种谱图显示方式，显示界面的谱图显示上部有相应的标签“HIS”、“PRPD”、“PRPS”指示。注意：谱图模式切换时，不需要按OK键确认，按“方向”左键或右键切换时，直接进入该测试模式下。

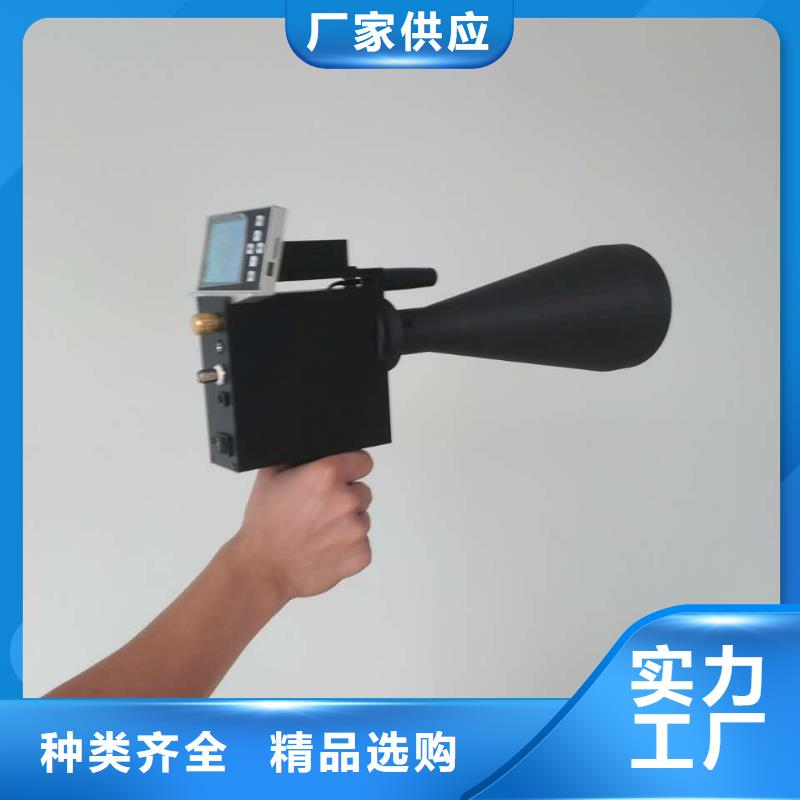

江西景德镇局部放电检测仪是本公司自主开发的一款多功能局部放电检测仪，内置了开放式超声波传感器和TEV传感器，可进行开关柜、环网柜等电力设备的局部放电检测；并可通过外扩接口接入接触式超声波传感器、超声延长探头、超声聚波器、HFCT传感器等多种传感器，也可以进行GIS、变压器、架空线、电缆等电力设备的局部放电检测。本检测仪具备柱状图、PRPD、PRPS三种谱图检测方式，内置大容量TF卡可以对检测数据进行存储、采用3.5寸LCD、内置锂电池供电、操作简单、使用方便、携带方便，能够满足绝大多数电力设备的日常巡检任务。检测主机如图四所示：图四、TH-ZH02检测主机2.1 性能参数2.1.1 TEV传感器?安装方式：内置?检测频带：3～60MHz；?分辨率：1dBmV?精度：±1dBmV2.1.2 开放式超声波传感器?安装方式：内置＋超声波延长探头?传感器灵敏度：-65 dB （0 dB＝1 volt/μbar 有效值SPL）?传感器中心频率：40 kHz?分辨率：1dBuV?精度：±1dBuV2.1.3 接触式超声波传感器?频带范围：15-70kHz?中心频率：40kHz ?灵敏度峰值：＞75dB?适用于GIS、全绝缘开关柜、电缆2.1.4 超声聚波器?传感器灵敏度：-65 dB （0 dB＝1 volt/μbar 有效值SPL）?传感器中心频率：40 kHz?分辨率：1dBuV?精度：±1dBuV2.1.5 HFCT传感器?安装方式：卡钳式安装?信号接口：BNC/N头 ?检测频带：1～100MHz；?灵敏度：＞6mV/mA；?孔径：60mm；（可定制）
