绝缘电阻测试仪,【天正华意电气设备(绍兴市分公司)tianzh3611-37】在过去的3年中,始终专注于研发与提供绝缘电阻测试仪,经验丰富,价格合理。联系人:杨经理,地址:平度市平安路2号。

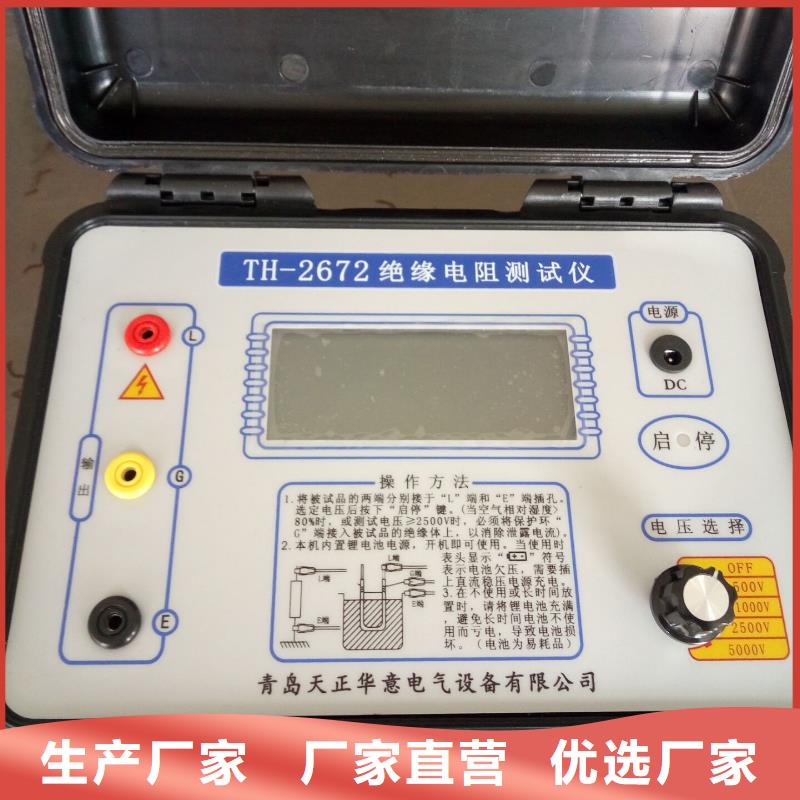

绝缘电阻测试仪 绝缘电阻测试只能在不带电的电路上进行，测试前应检查测试导线是否良好，确认被测回路是否带电。按键切换到档，然后按250V或500V或1KV或2.5KV或5KV或10KV键选择要过行测试的电压值。 接地线(黑)一端连接仪表连接EARTH端另一端连接被测回路接地端。高压棒测试线(红)一端连接仪表LINE端另一端头部接触被测电路，如果测试有绿色分线为屏蔽线，测试时连接GUARD端口精度更佳，如果配套测试线不带此线就不需要接，如图，按下TEST测试键(测试时仪表会发出间歇性蜂鸣：“滴~滴~滴...”的提示声)。LCD 显示测量值。测量后显示值固定不变后读取绝缘电阻值。 6．GUARD保护线的使用 测量电缆的绝缘电阻时，覆盖表面的泄漏电流通过绝缘体内部与电流汇合，造成绝缘电阻值误差的产生。为避免此种现象的发生，如下图所示，使用保护线（任何导电性裸线）将泄漏电流流经部分卷起来，连接到保护端口后，泄漏电流不流过指示计，可准确测量绝缘体的绝缘电阻。请使用附件的保护测试线连接保护端口。7．极化指数（PI）和吸收比(DAR) 7.1极化指数（PI）和吸收比（DAR）作用：极化指数（PI）和吸收比（DAR）是检查绝缘体的泄漏电流的时间是否增加的试验。确认施加时间的同时泄漏电流没有增加。仪表自动计算极化指数PI和吸收比DAR值，作为判断绝缘性能的依据，极化指数PI和吸收比DAR都表示被测物承受测量电压后一段时间内绝缘电阻的变化情况。7.2极化指数（PI）和吸收比（DAR）区别：对于一般的绝缘体测试，如外壳绝缘、工具手柄等一般在较短时间能测试出随施加电压时间增加漏电流是否增加情况，所以一般用较短时间的试验就能测试出来，短时间测试的绝缘电阻比值DAR称为吸收比（具体测试时间见下面公式），但对于大容量和吸收过程较长的被测品，如变压器、发电机、电缆、电容器等电气设备，有时吸收比值（DAR）尚不足以反映吸收的全过程，可采用较长时间的绝缘电阻比值，即10分钟时的绝缘电阻(R10min)与l分钟时的绝缘电阻(R1min)的比值PI来描述绝缘吸收的全过程，PI称为极化指数，

绝缘电阻测试仪左侧栏目编号代表被测绝缘子串中的绝缘子片编号，右侧栏目为瓷绝缘子绝缘电阻值，绿色代表大于500兆欧绝缘情况良好，红色代表低于500兆欧绝缘情况恶化。右侧柱状百分比值为小于500兆欧低零值绝缘子占该串绝缘子总片数的百分比，下方为具体统计结果。4）绝缘电阻测量开机检查时间若不准确按照1）中设置，检查电量是否足够本次检测使用。按照2）中设置好杆塔号串号点按“OK”按钮进入检查界面如下：选择合适长度的绝缘操作杆与采集发射机连接好，打开采集发射机电源开关，手握操作杆尾端使前端两探针接触被测绝缘子两端金具如下图：保持接触良好，点按接收发射机上的“检测开关”按钮，测量结果即通过射频传输至接收机并在左侧列表及右侧显示框中同时显示。测量完一串绝缘子后若需要保持则点按“SAVE”按钮，数据自动保存，然后跳转至杆塔串号输入界面，输入需要测量的下一串绝缘子串号，点按“OK”继续测量。

绝缘电阻测试仪 测量原理绝缘电阻测量采用电压发生器产生一个电压V，施加到电阻两端，通过测量在电阻两端流动电流I，并根据公式R＝V/I计算接地电阻值R。七．操作方法1．开关机按POWER键实现开关机。开机后有下角显示“APO”，不操作时15分钟后自动关机。2．电池电压检查开机后，如果LCD显示电池电压低符号“ ”，表示电池电量不足，请及时充电。电池电力充足才能保证测量的精度。3．直流电压测试输入仪表直流电压不能超过1000V。测量时按一下按键切换到直流电压测试模式，将绿表笔与V端端子相连，黑表笔与COM相连，LCD显示实时直流电压值。4．交流电压测试输入仪表交流电压不能超过750V。测量时按一下按键切换到直流电压测试模式，将绿笔与V端端子相连，黑表笔与COM相连，LCD显示实时交流电压值。c5．绝缘电阻测试绝缘电阻测试只能在不带电的电路上进行，测试前请检查测试线路导线是否完好，及被测电路是否带电，线路带电可能会损坏仪表并且影响测量精度。必须戴上高压绝缘手套操作。绝缘电阻量程时，按测试开关后测试线头部和被测回路中产生高压，请注意避免触摸。请务必将接地线（黑色）连接被测回路的接地端口。 测试以后请勿立刻触摸电路。存储的电荷可能导致触电事故。 请勿立刻取下测试线，必须等放电完成后再碰触被测回路。 为了保证测量精度测试时不要把测试线缠绕在一起。保证绝缘电阻精度的温湿度值绝缘电阻范围 保证绝缘电阻精度的湿度值 保证绝缘电阻精度的温度值0Ω-100MΩ ＜85％ RH(无凝露) 23℃±5℃101MΩ-20GΩ ＜75％ RH(无凝露) 21GΩ-1000GΩ ＜65％ RH(无凝露) 绝缘电阻测试只能在不带电的电路上进行，测试前应检查测试导线是否良好，确认被测回路是否带电。按键切换到档，然后按VSEL键选择要过行测试的电压值。 接地线(黑)一端连接仪表连接EARTH端另一端连接被测回路接地端。高压棒测试线(红)一端连接仪表LINE端另一端头部接触被测电路，如果测试有绿色分线为屏蔽线，测试时连接GUARD端口精度更佳，如果配套测试线不带此线就不需要接，如图，按下TEST测试键。LCD 显示测量值。测量后显示值固定不变后读取绝缘电阻值。
